Все, что нужно знать о колесных дисках: их происхождение, преимущества и маркировка

История происхождения

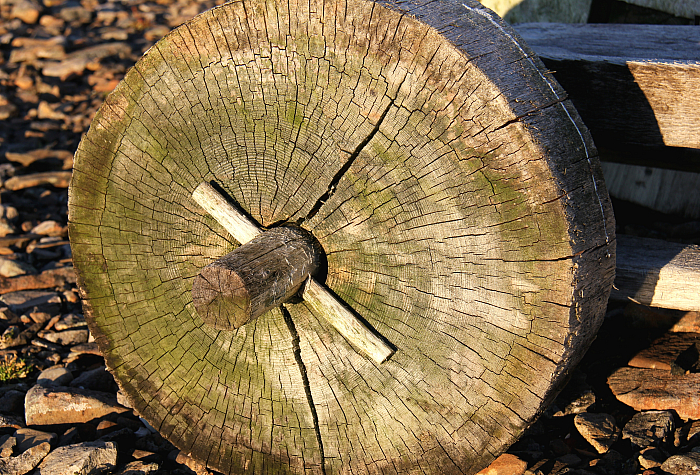

Концепция колеса возникла примерно в 3500 г. до н.э., а первые известные свидетельства о колесных транспортных средствах появились в Месопотамии. Первые колеса состояли из цельного деревянного диска, обычно из дуба или ясеня, с отверстием в центре для оси. Несмотря на свою эффективность для своего времени, эти деревянные диски были ограничены в своей функциональности и долговечности.

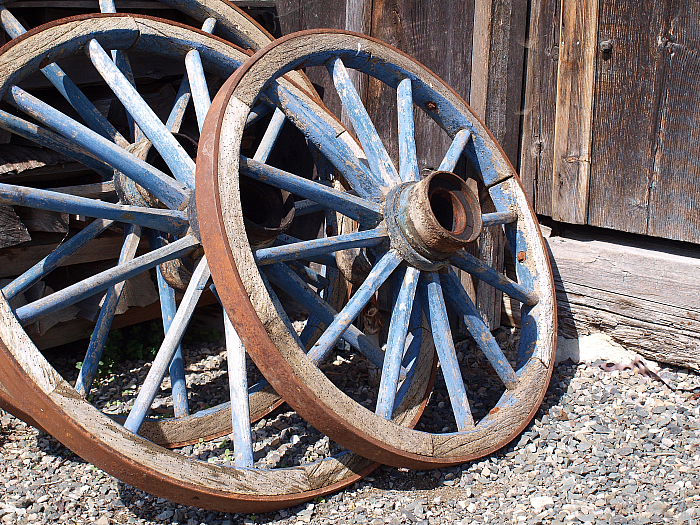

Со временем потребность в большей прочности и долговечности привела к созданию металлических колес. Например, в Древнем Египте были распространены колеса с бронзовыми ободами. Они изготавливались путем нагрева и обжига молотком бронзовых листов до нужной формы, после чего они устанавливались на деревянные колеса. Это новшество обеспечивало дополнительный слой защиты колеса, предотвращая его износ.

Следующий значительный прогресс в технологии изготовления ободьев колес произошел в римскую эпоху, когда появились колеса с железными ободами. В отличие от более ранних бронзовых, которые выбивались молотком, железные конструкции отливались, создавая более гладкую и бесшовную поверхность. Железные ободья значительно повысили прочность и долговечность колес, сделав их пригодными для перевозки тяжелых грузов на дальние расстояния.

Хотя на протяжении веков технология изготовления ободьев колес совершенствовалась время от времени, значительный прогресс был достигнут лишь в ходе промышленной революции. С появлением парового двигателя и зарождением железнодорожной промышленности резко возрос спрос на более прочные и надежные колесные диски. Разработка чугунных колес с железными или стальными ободьями произвела революцию в транспорте и позволила расширить железнодорожные сети по всему миру.

С распространением автомобилей в конце XIX - начале XX вв. конструкция колесных дисков совершила очередной скачок вперед. С ростом скоростей и производительности появилась необходимость в более легких и аэродинамичных ободах. Это послужило толчком к созданию колес с проволочными спицами, в которых центральная ступица соединялась с ободом рядом металлических спиц. Такая конструкция позволила снизить массу при сохранении целостности конструкции, что позволило использовать ее для гоночных и высокопроизводительных автомобилей.

В середине XX века изобретение бескамерных шин привело к появлению новых типов дисков. В бескамерных шинах отпала необходимость во внутренней трубке, что снизило риск разрыва и улучшило общие эксплуатационные характеристики. Это привело к созданию ободов с пониженным центром тяжести, облегчающих установку бескамерных шин, а также к появлению легкосплавных ободов, изготовленных из легких материалов, например алюминия.

Сегодня дизайн колесных дисков достиг новых высот, предлагая широкий выбор вариантов для различных автомобилей и потребностей. От стальных дисков для тяжелых условий эксплуатации до легкосплавных дисков для улучшения эксплуатационных и эстетических характеристик - выбор бесконечен. Сегодня колесные диски имеют различные размеры, формы и отделку, что позволяет придать им индивидуальность и персонализацию.

Виды дисков и их преимущества

Существует четыре основных типа колесных дисков: литые, кованые, штампованные и сборные. Каждый тип имеет свои преимущества и характеристики.

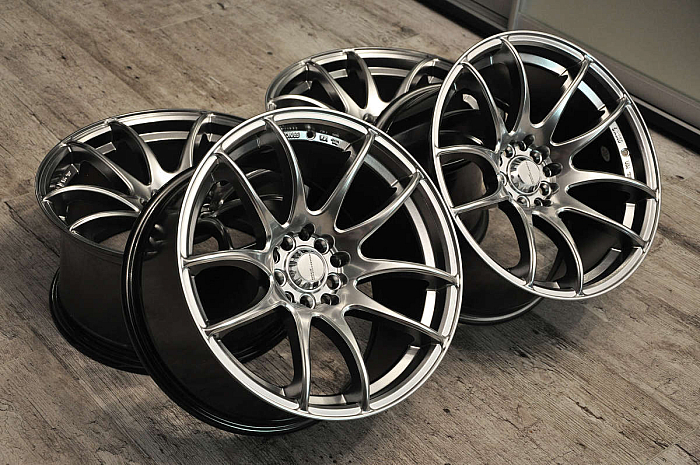

1. Литые

Литые диски изготавливаются путем заливки расплавленного металла, как правило, алюминиевого сплава, в форму и последующего охлаждения и застывания. Литые диски являются наиболее распространенными в автомобильной промышленности благодаря своей экономичности и универсальности. Они выпускаются в широком ассортименте дизайнов и вариантов отделки.

Преимущества

• Литые колеса обычно более доступны по цене по сравнению с коваными.
• Для литья предлагается широкий выбор дизайнов, размеров и вариантов отделки

• Литые диски могут легко производиться серийно, что делает их доступными для различных моделей автомобилей

• В случае повреждения литые диски можно легко отремонтировать или заменить

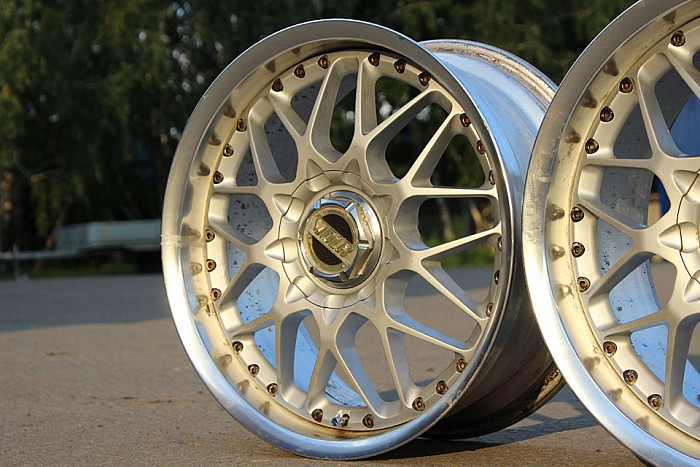

2. Кованые

Кованые диски изготавливаются путем формования цельных алюминиевых или магниевых заготовок под воздействием высокой температуры и давления. В результате получается более прочный и легкий диск по сравнению с литыми.

Преимущества

• Кованые колеса обладают большей прочностью и долговечностью, чем литые
• Благодаря использованию передовых технологий производства ковку можно сделать более легкими, что повышает общую производительность автомобиля

• Снижение массы и повышение прочности кованых дисков улучшают управляемость и проходимость поворотов

• Благодаря технологии изготовления кованые диски могут быть изготовлены на заказ и соответствовать конкретным требованиям

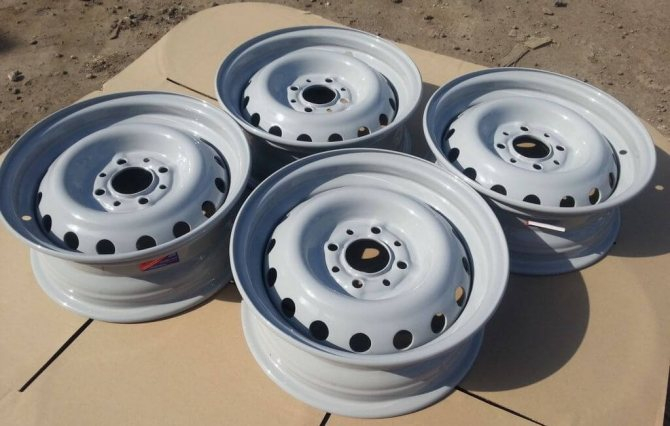

3. Штампованные

Штампы изготавливаются путем прессования плоского металлического листа в требуемую форму, как правило, из стали или алюминиевого сплава. Этот метод производства экономически эффективен, но не так распространен в автомобильной промышленности.

Преимущества

• Штампованные диски обычно дешевле, чем литые или кованые
• Они относительно прочны и пригодны для эксплуатации в обычных условиях

• Штампы легко поддаются ремонту при незначительных повреждениях. Иногда достаточно иметь молоток и брусок, для того что бы выпрямить его

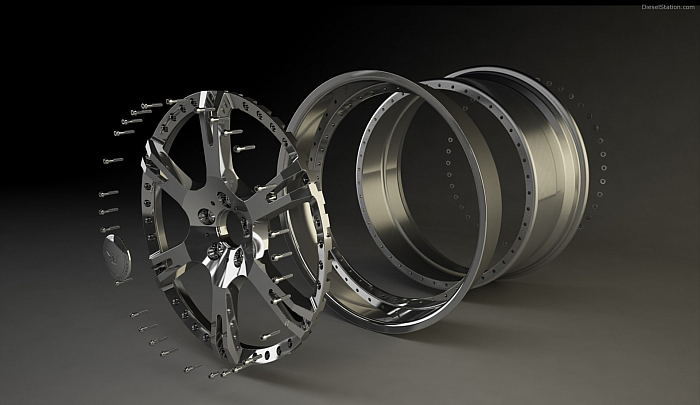

4. Сборные

Обычно изготавливаются путем сварки или сборки различных материалов для формирования колеса. Такие диски обычно состоят из металлической центральной части и внешнего борта, изготовленного из стали или алюминиевого сплава.

Преимущества

• Готовые колеса можно легко модифицировать, используя различные материалы, отделку и размеры
• Сборные диски обеспечивают баланс между стоимостью и качеством

• При правильном изготовлении они могут обладать высокой прочностью и долговечностью


Параметры дисков

Диаметр

Одним из основных параметров, которые необходимо учитывать при рассмотрении колесных дисков, является их диаметр. Под диаметром диска понимается размер обода, измеренный от одного края до другого. Он играет важную роль в определении общего размера и посадки колеса на автомобиль. Очень важно, чтобы диаметр диска соответствовал рекомендованному производителем автомобиля, чтобы избежать проблем с зазором или тормозной системой.

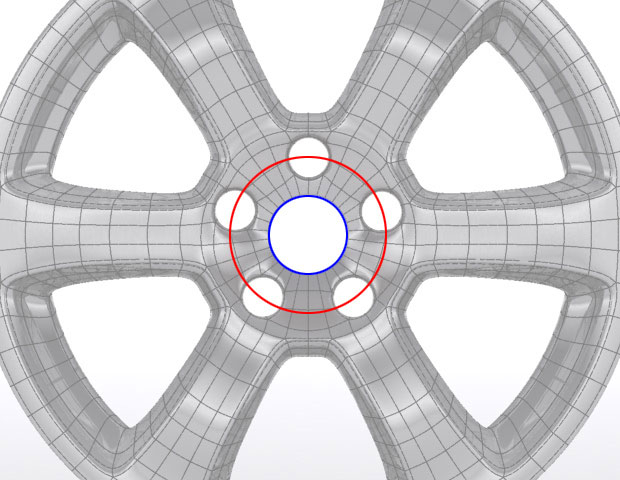

PCD

Другим важным параметром является диаметр делительной окружности (Pitch Circle Diameter). PCD - это измеренное расстояние между центрами двух соседних отверстий под колесные шпильки. При выборе новых колесных дисков очень важно учитывать PCD, чтобы обеспечить их совместимость со ступицей. Соответствие PCD обеспечивает правильную установку и сводит к минимуму риск неправильной посадки, которая может привести к нестабильности колеса и проблемам с управляемостью.

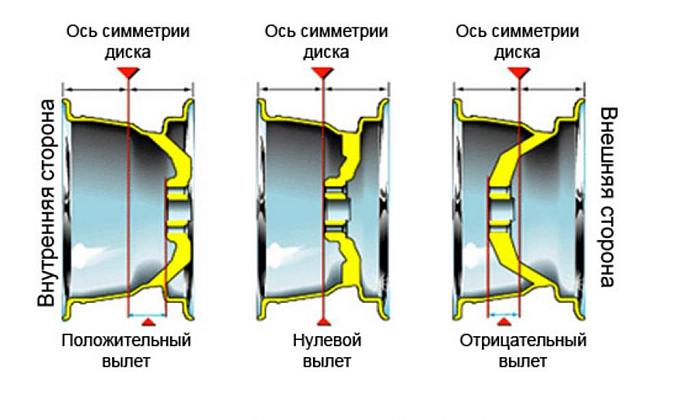

Вылет

Вылет, или смещение (ЕТ) - еще один важный параметр, который необходимо учитывать. Он представляет собой горизонтальное расстояние между центром обода и монтажной поверхностью, где он соединяется со ступицей оси. Вылет определяет, как колесо располагается относительно кузова и подвески автомобиля. Он играет важную роль в регулировке развала - схождения, износе шин и устойчивости автомобиля. Неправильный вылет может привести к ухудшению управляемости, увеличению нагрузки на компоненты подвески и возможному повреждению диска.

Ширина

Еще один важнейший параметр при рассмотрении колесных дисков. Под ней понимается расстояние между внутренним и внешним краями обода. Ширина напрямую влияет на боковину шины и ее способность равномерно распределять вес автомобиля. Правильная ширина обеспечивает оптимальную посадку шины и предотвращает появление выпуклостей или чрезмерного растяжения, которые могут привести к поломке или ухудшению управляемости.

Диаметр центрального отверстия

Также является важным параметром, который не следует упускать из виду. Под ним понимается размер отверстия в центре диска, через которое колесо надевается на ступицу оси. Диаметр центрального отверстия должен соответствовать размеру ступицы, чтобы обеспечить плотную и стабильную посадку. Несоответствие может привести к шатанию колеса, вибрациям и возможным авариям.

Крепёж

Крепёжные элементы обода колеса необходимые для фиксации на автомобиле. Наиболее распространенным видом крепежа колесных дисков являются гайки или болты. Необходимое количество крепежных элементов, а также их размер и шаг резьбы определяются производителем автомобиля и должны соблюдаться для правильной установки колеса. Недостаточный или неправильный крепеж может привести к отсоединению колесного диска и возникновению опасной ситуации во время движения.

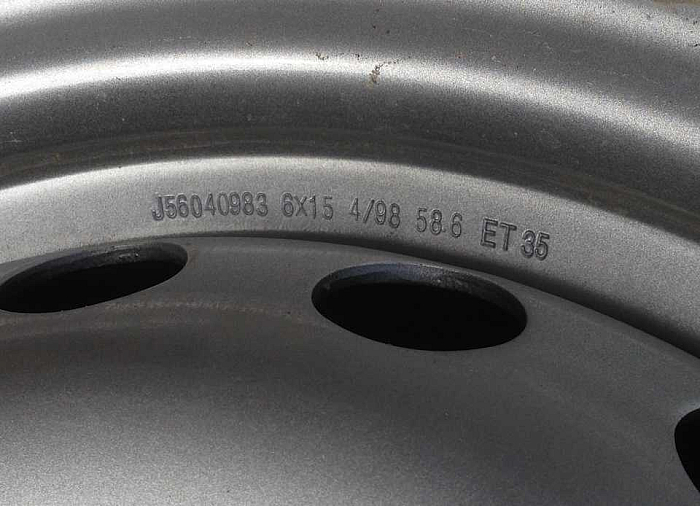

Расшифровка маркировки колёсного диска

Как пример давайте возьмём 6.5xR16 5/100 ET48 d56.1

Для начала разберемся с маркировкой "6.5xR16". Число 6,5 обозначает ширину обода колеса в дюймах. Эта величина очень важна, поскольку она определяет максимальную ширину шины, которую можно установить на колесо. В данном случае обод имеет ширину 6,5 дюйма, что означает, что на него могут устанавливаться шины не более этого показателя.

Далее следует буква "R" и цифра 16. Буква R означает "радиус" и указывает на то, что колесный диск относится к радиальному типу. Радиальные шины являются наиболее распространенным типом шин на современных автомобилях благодаря лучшему сцеплению с дорогой, управляемости и устойчивости. Число 16 обозначает диаметр обода колеса в дюймах. В данном случае диаметр обода составляет 16 дюймов.

Если перейти к маркировке "5/100", то эти цифры обозначают рисунок болтов колесного диска. Первая цифра "5" указывает на количество отверстий под болты на ободе. Второе число "100" обозначает диаметр делительной окружности (PCD) болтового соединения. В нашем случае это 100 мм.

Следующая маркировка, "ET48", означает "смещение". Смещение - это расстояние между поверхностью крепления ступицы колеса и осевой линией обода. В данном случае оно составляет 48 мм. Данная маркировка играет важную роль в определении положения колеса в сборе относительно подвески и кузова автомобиля. Также влияет на характеристики управляемости, клиренс шин и внешний вид автомобиля.

Наконец, мы подошли к последней маркировке - "d56.1". Буква "d" означает "диаметр центрального отверстия". Эта величина указывает на размер отверстия в центре обода колеса, которое устанавливается на ступицу автомобиля. Диаметр центрального отверстия в данном примере составляет 56,1 мм. Очень важно, чтобы диаметр центрального отверстия колеса соответствовал диаметру ступицы автомобиля, чтобы обеспечить надежную посадку и стабильность движения.
