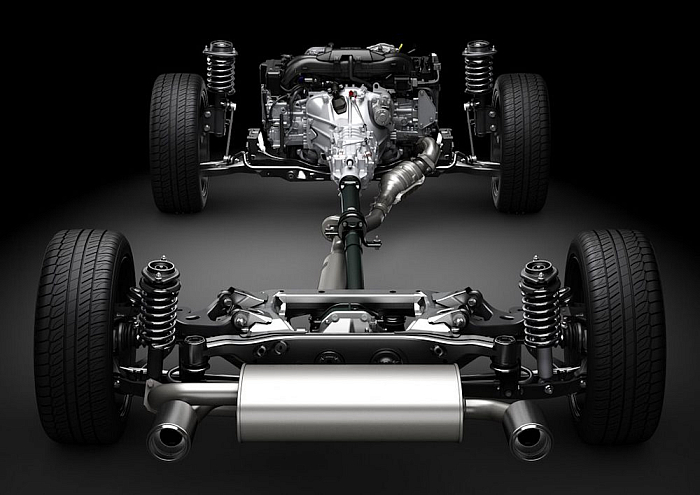

Подвеска автомобиля. Устройство и виды

Основные задачи

Постоянное поддержание контакта шин с дорогой необходимо для точного управления рулем и эффективного торможения. Без правильно функционирующей подвески колеса будут неконтролируемо отскакивать, что приведет к нестабильному и небезопасному вождению.

Поглощение ударов и вибраций, возникающих на неровных дорожных покрытиях. Будь то выбоины, неровности или пересеченная местность, система подвески действует как буфер, минимизируя воздействие на пассажиров и сохраняя целостность автомобиля. Равномерно распределяя усилие на все четыре колеса, система подвески обеспечивает более плавный ход.

Подвеска помогает улучшить устойчивость и управляемость автомобиля. Когда машина входит в поворот или сталкивается с боковой силой, система подвески работает на противодействие центробежным силам и поддерживает равновесие. Она минимизирует крен кузова, позволяя шинам поддерживать оптимальный контакт с дорогой, что в конечном итоге улучшает сцепление с дорогой и предотвращает занос или скольжение.

Типы автомобильных подвесок

Существуют различные типы автомобильных подвесок, каждая из которых предназначена для удовлетворения конкретных потребностей и предпочтений.

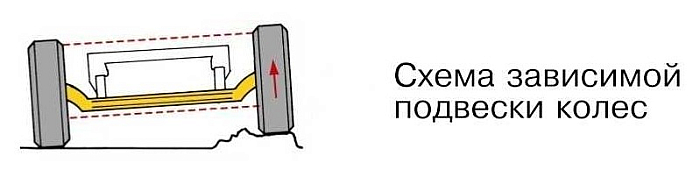

Зависимая

Зависимая подвеска автомобиля относится к такому типу подвески, при котором движение одного колеса напрямую влияет на движение другого. Данный тип подвески часто встречается на старых автомобилях и отличается простотой и надежностью. Несмотря на то, что он не может обеспечить такой же уровень комфорта и управляемости, как независимые подвески, зависимая подвеска имеет свои преимущества и продолжает использоваться в различных областях.

Преимущества

1. Одним из главных преимуществ зависимой подвески является ее простота и низкая стоимость. Конструкция зависимой подвески состоит из жесткой оси, соединяющей левое и правое колеса. Такая система облегчает техническое обслуживание и ремонт, поскольку требуется меньше деталей, которые необходимо обслуживать и возможно, заменять.
2. Еще одним преимуществом систем зависимой подвески является их прочность и долговечность. Благодаря более простой конструкции зависимые подвески часто способны выдерживать более жесткие условия движения и высокие нагрузки по сравнению с независимыми подвесками.

3. Системы зависимой подвески, как правило, обладают большей буксировочной силой и грузоподъемностью. Взаимосвязь колес позволяет равномерно распределить вес и улучшить устойчивость при буксировке или перевозке тяжелых грузов.


Недостатки

1. Влияние на качество езды. В отличие от независимой, зависимая подвеска не может столь же эффективно компенсировать неровности дорожного покрытия, что приводит к более неровной и менее комфортной езде. Это ограничение особенно заметно в легковых автомобилях, где плавность и комфорт хода часто являются приоритетом для потребителей.
2. Зависимые подвески также негативно сказываются на управляемости и прохождении поворотов. Поскольку движение одного колеса влияет на другое, изменение состояния дорожного покрытия или рулевого управления может привести к потере сцепления с дорогой и снижению устойчивости на поворотах.

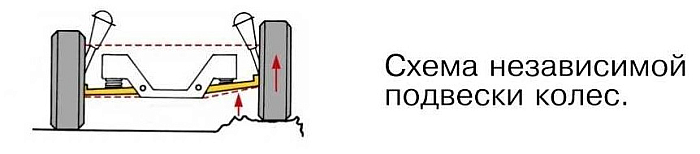

Независимая подвеска автомобиля

Важнейший компонент любого современного автомобиля, поскольку она играет важную роль в обеспечении плавного и комфортного хода, оптимизации сцепления и управляемости, а также в обеспечении безопасности пассажиров и водителя. Существует несколько типов независимых подвесок, используемых в автомобильной промышленности, включая двойные поперечные рычаги, подвески типа McPherson, многорычажные подвески и торсионные. Каждая из этих систем имеет свои преимущества и недостатки, и их выбор зависит от различных факторов, таких как стоимость, вес, эксплуатационные характеристики и предполагаемое использование автомобиля.

Двухрычажная

Подвеска на двойных поперечных рычагах является одним из наиболее распространенных типов независимых подвесок, используемых в автомобилях. Она состоит из двух поперечных рычагов, которые соединяют ступицу колеса с шасси автомобиля. Такая конструкция позволяет каждому колесу двигаться независимо, обеспечивая отличную управляемость и качество езды. Подвеска на двойных поперечных рычагах обеспечивает оптимальный контакт шин с дорогой, улучшая сцепление и снижая износ покрышек. Однако этот тип подвески относительно сложен и дорог по сравнению с другими системами.

Типа McPherson

Подвеска типа McPherson широко используется в современных автомобилях благодаря своей простоте и экономичности. Она состоит из одной вертикальной стойки, которая выполняет функции амортизатора и элемента подвески. Нижняя часть этой стойки соединена со ступицей колеса, а верхняя - с шасси автомобиля. Данная подвеска обеспечивает хорошую управляемость и устойчивость, но при этом жертвует некоторым комфортом езды по сравнению с подвеской на двойных поперечных рычагах. Она часто встречается на компактных и среднеразмерных автомобилях.

Многорычажная

Подвески на нескольких поперечных рычагах обеспечивают лучшую управляемость и комфорт езды по сравнению с подвесками, о которых мы говорили ранее. В этой системе используется несколько поперечных рычагов, обычно по три и более на каждое колесо, для независимого управления. Подвеска на нескольких поперечных рычагах позволяет более точно контролировать схождение колес и улучшает характеристики управляемости. Однако она более сложна и дорога в производстве, что делает ее менее распространенной в серийных автомобилях.

Торсионная

Торсионная подвеска - популярный выбор для внедорожников благодаря своей долговечности и способности поглощать большие удары. В ней используется длинный металлический стержень или труба, называемая торсионной балкой, для поддержки веса автомобиля. Концы ее соединены с шасси автомобиля и ступицей. Когда колесо наезжает на неровность, торсионная балка скручивается, позволяя колесу двигаться независимо. Такая подвеска обеспечивает отличные внедорожные качества, но в сравнении с другими системами несколько проигрывает в комфорте езды.

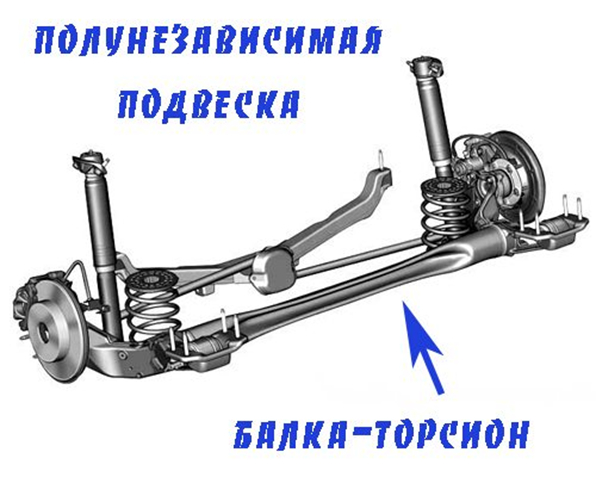

Полунезависимая подвеска

Гибридная система, сочетающая в себе свойства независимой и зависимой подвесок. Она часто встречается в компактных и среднеразмерных автомобилях, где важен баланс между стоимостью, производительностью и пространством. Эта уникальная конструкция предлагает компромисс между качеством езды и простотой, что делает ее идеальным выбором для ежедневных поездок на работу и легкого использования.

Состав

Полунезависимая подвеска состоит из нескольких ключевых компонентов, которые работают вместе, чтобы обеспечить плавный и контролируемый ход. Эти компоненты включают в себя витые пружины, амортизаторы, рычаги управления и цельную заднюю ось. Пружины помогают выдерживать вес автомобиля и обеспечивают амортизационный эффект, сжимаясь и растягиваясь в ответ на неровности дороги. Амортизаторы, также известные как демпферы, работают в паре с пружинами, контролируя движение подвески и предотвращая чрезмерные удары и колебания.

Преимущества

1. В отличие от независимой подвески, где каждое колесо движется независимо от других, полунезависимая подвеска имеет цельную заднюю ось. Это означает, что движение одного колеса влияет на движение другого колеса на той же оси. Однако рычаги управления, прикрепленные к цельной задней оси, позволяют каждому колесу двигаться несколько независимо. Это помогает сохранить лучшее сцепление с дорогой и устойчивость, особенно при прохождении поворотов и на неровной дороге.
2. Автомобили, оснащенные полунезависимой подвеской, становятся более доступными для потребителей, так как они обладают простой конструкцией. Цельный задний мост обеспечивает прочность и долговечность, что позволяет использовать его на пересеченной местности и при перевозке тяжелых грузов.

Недостатки

1. Относительно ограниченная способность поглощать дорожные толчки. Это может привести к несколько более жестким ощущениям от езды, особенно на ухабистых или неровных дорогах. Конструкция полунезависимой подвески также может повлиять на управляемость и устойчивость автомобиля.

Устройство автомобильной подвески

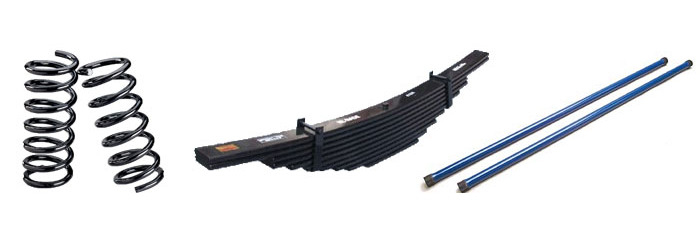

Упругий элемент

Одним из основных компонентов системы подвески является упругий элемент. Он обеспечивает необходимую гибкость для поглощения ударов и вибраций от дорожного покрытия. Как правило, он состоит из стальных витых пружин или рессор, которые способны сжиматься и разжиматься в зависимости от дорожных условий. Упругий элемент не только выдерживает вес автомобиля, но и помогает поддерживать постоянную высоту и баланс.

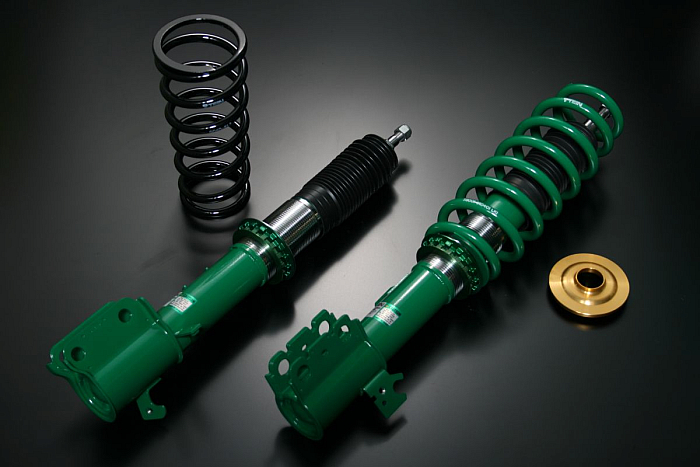

Амортизаторы

Его основная функция заключается в поглощении и гашении ударов и вибраций, передающихся через систему подвески. Амортизаторы работают за счет преобразования кинетической энергии, возникающей при ударах и неровностях дороги, в тепловую энергию. Это преобразование уменьшает колебания и предотвращает чрезмерное подпрыгивание автомобиля. Современные амортизаторы, например газонаполненные или гидравлические, обеспечивают лучший контроль и комфорт по сравнению с традиционными аналогами.

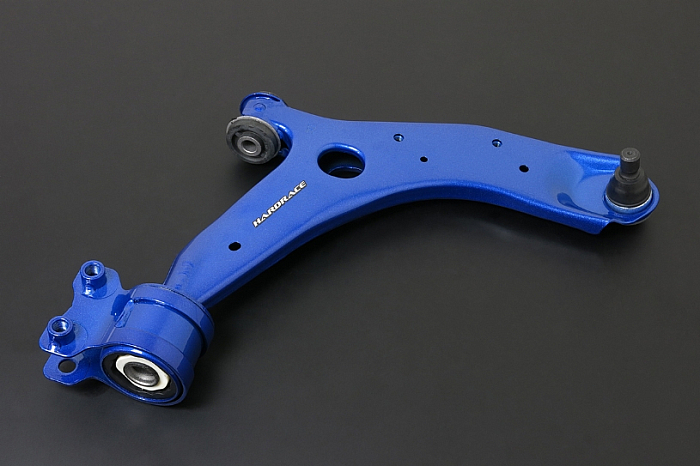

Рычаги

Важнейшая часть системы подвески, поскольку они позволяют ей двигаться и поворачиваться в зависимости от дорожных условий. Эти рычаги, также известные как рычаги управления или поперечные, соединяют колеса с шасси автомобиля. Они позволяют колесам двигаться вверх и вниз независимо друг от друга, сохраняя их выровненными и устойчивыми. Конструкция и расположение этих рычагов определяют общую управляемость, устойчивость и маневренность автомобиля.

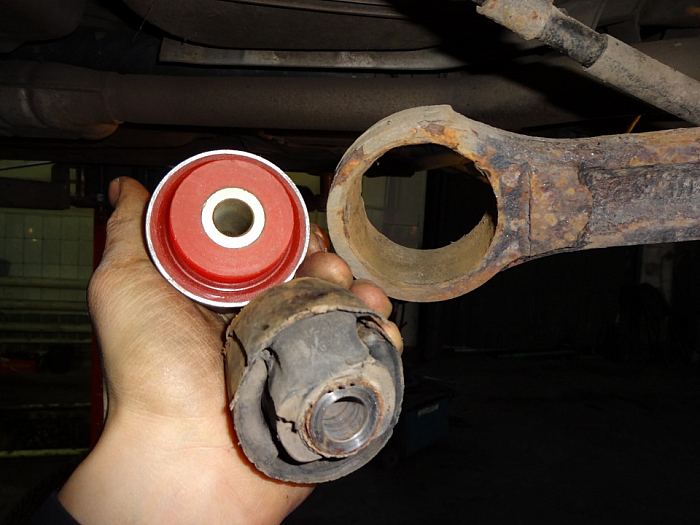

Сайлент - блоки

Называемые втулками или виброизоляторами, представляют собой резиновые или полиуретановые элементы, используемые для уменьшения передачи шума, вибраций и жесткости от дороги. Они стратегически размещаются на различных стыках и соединениях системы подвески для повышения комфорта езды. Также помогают минимизировать износ компонентов подвески за счет поглощения и рассеивания энергии.

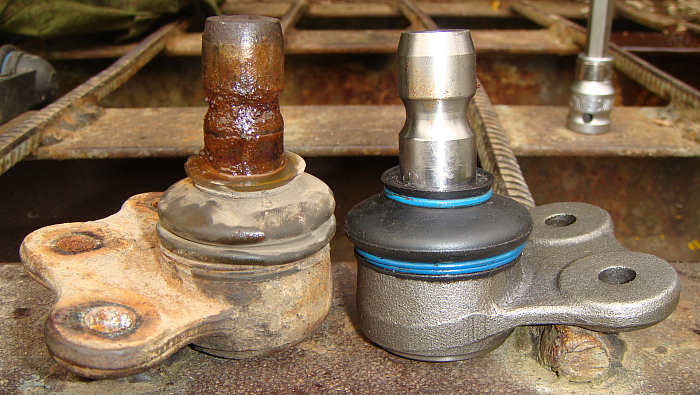

Шаровые опоры

Играют важнейшую роль в бесперебойной работе системы подвески. Они используются в ступицах колес и других вращающихся деталях для уменьшения трения и обеспечения плавного движения. Шаровые опоры позволяют колесам свободно вращаться и повышают общую топливную экономичность автомобиля. Кроме того, они способствуют долговечности и прочности системы подвески, уменьшая износ движущихся частей.

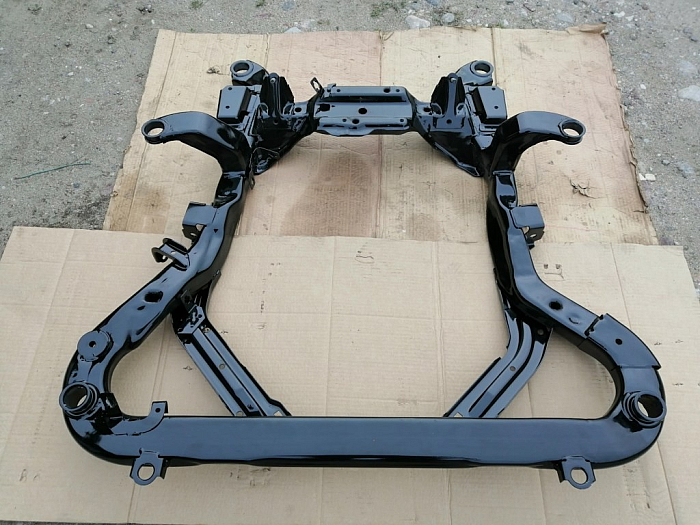

Подрамник

Структурный компонент, соединяющий систему подвески с основным шасси автомобиля. Он обеспечивает дополнительную прочность и жесткость, повышая общую устойчивость и управляемость автомобиля. Подрамник также служит опорой для двигателя, трансмиссии и других механических компонентов, эффективно распределяя их вес и минимизируя нагрузку.

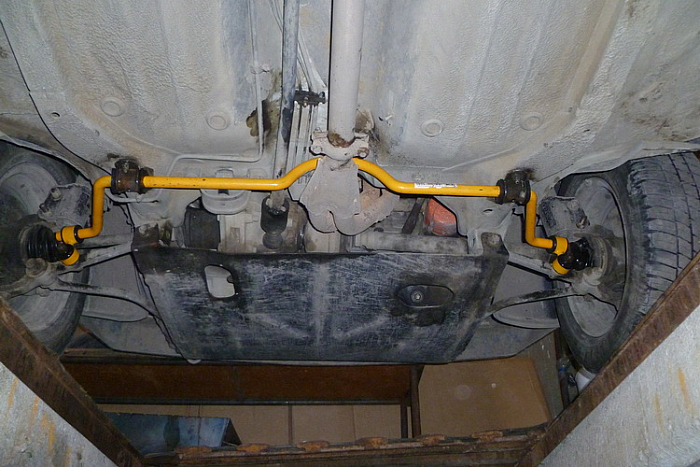

Стабилизатор

Создан для обеспечения оптимальной устойчивости, особенно при боковых перемещениях. Этот компонент, также известный как антипробуксовочная или противооткатная балка, соединяет левое и правое колеса оси. Он противостоит кренам кузова, возникающим при прохождении поворотов, и помогает сохранить баланс и управляемость автомобиля. Крутящее действие стабилизатора противодействует центробежной силе, делая автомобиль более устойчивым.

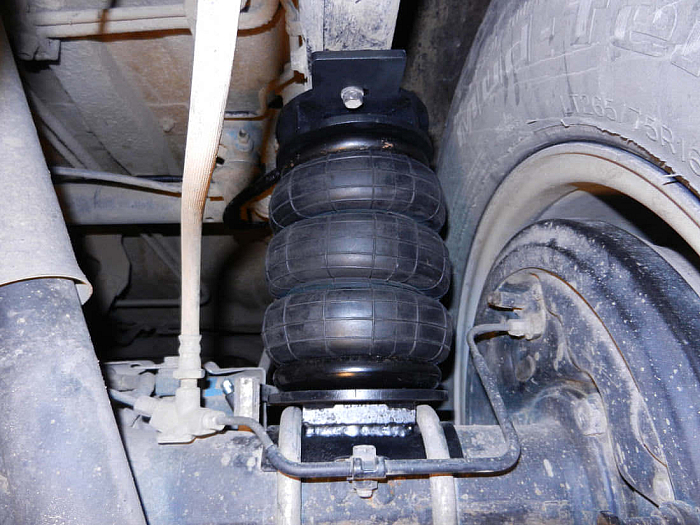

Пневматическая подвеска

Система, использующая наполненные воздухом резиновые мешки, также известные как пневморессоры, для улучшения характеристик и повышения комфорта автомобиля. Пневмоподушки стратегически расположены на каждом колесе автомобиля, обеспечивая поддержку и амортизацию. Система работает от воздушного компрессора и управляется электронным блоком, который определяет дорожные условия и регулирует давление в подушках в соответствии с ними.

Преимущества

1. Способность адаптироваться к изменяющимся дорожным условиям. Система может автоматически регулировать высоту автомобиля, обеспечивая плавный ход даже на неровных поверхностях. Эта функция особенно полезна при езде по бездорожью и прохождении выбоин, так как система поглощает удары и вибрации, снижая воздействие на автомобиль. Функция регулировки высоты позволяет значительно улучшить аэродинамику автомобиля, повышая топливную экономичность и общую производительность.
2. Еще одним важным преимуществом пневматической подвески является ее способность поддерживать постоянную высоту подвески независимо от нагрузки на автомобиль. Традиционные подвески на витых или листовых рессорах проседают и теряют свою эффективность при больших нагрузках. Пневматическая подвеска, напротив, может легко компенсировать дополнительный вес за счет увеличения давления воздуха в подушках.

3. Настраиваемые параметры движения позволяют водителю регулировать жесткость или мягкость подвески в соответствии со своими предпочтениями.


Недостатки

1. Возможность утечки воздуха или пробоя пневмоподушек, что может привести к потере давления и повлиять на работу подвески. Сложность системы и необходимость регулярного обслуживания могут сделать ремонт более дорогим и длительным. Однако с развитием технологий и повышением надежности компонентов эти проблемы постепенно решаются и снимаются.

Процесс работы подвески

Основная функция - обеспечить максимальный контакт шин с дорогой, особенно при разгоне, торможении и поворотах. Это очень важно для обеспечения оптимального сцепления с дорогой и контроля.

Система подвески состоит из нескольких ключевых компонентов, которые работают вместе для достижения своих целей. Наиболее важным элементом является пружина. Они обычно изготавливаются из стали и могут иметь различные формы, включая витые пружины, листовые рессоры и торсионы. Пружины накапливают и высвобождают энергию при сжатии и расширении, поглощая удары от кочек и неровностей поверхности.

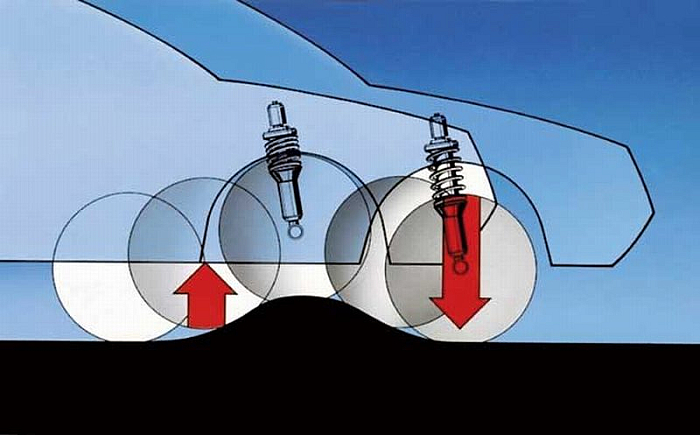

Для управления движением пружин используются демпферы, также известные как амортизаторы. Они играют важную роль в регулировании колебаний, создаваемых пружинами и работают за счет преобразования кинетической энергии в тепловую. Демпферы ограничивают чрезмерные движения, предотвращая сильное раскачивание автомобиля и обеспечивая более контролируемую езду.

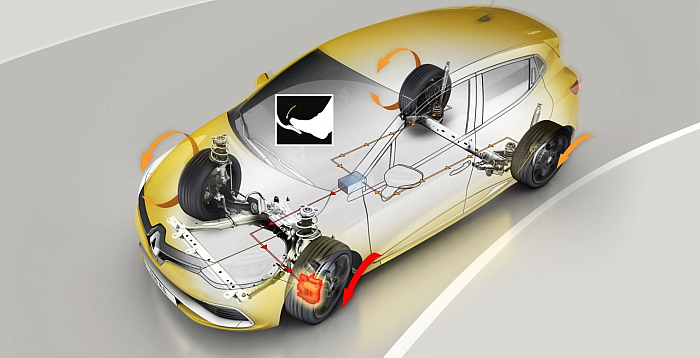

Еще один важный компонент системы подвески - антипробуксовочная балка. Задача данного устройства - противостоять крену или раскачиванию кузова, возникающему при прохождении поворотов.

Система подвески включает в себя рычаги управления или поперечные рычаги. Они обеспечивают поддержку и позволяют контролировать движение компонентов подвески.

Процесс работы подвески автомобиля включает в себя непрерывный цикл сжатия и отбоя. Когда автомобиль наезжает на кочку или неровную поверхность, пружины сжимаются, поглощая удар. По мере сжатия амортизаторы работают в паре с пружинами, постепенно замедляя движение и контролируя колебания. Как только энергия поглощается, пружины возвращаются назад и расширяются, заставляя демпфер сопротивляться отскоку. Этот цикл сжатия и отскока продолжается до тех пор, пока энергия первоначального удара не будет рассеяна.
